RKD-APVE50智能閥口包裝機使用說明書
一、設備概述

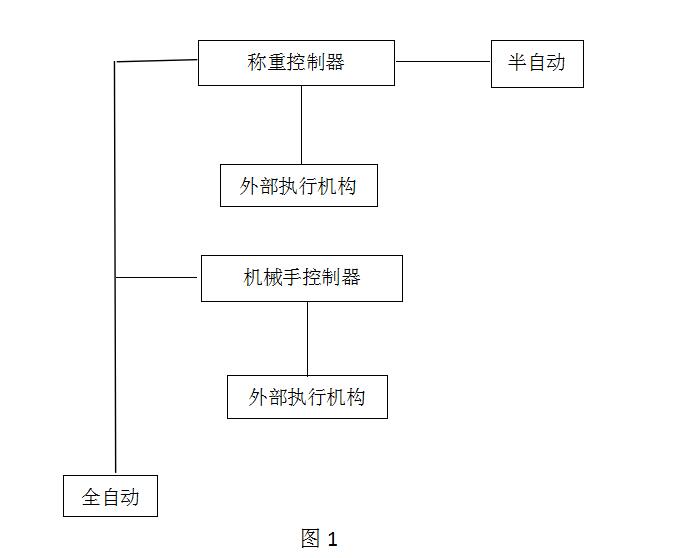

無錫榮科達科技有限公司生產的RKD-50APVE智能閥口袋包裝機采用氣體、葉輪送料方式，通過自制研發的高精度稱重傳感器、智能稱重控制器、智能套袋控制器及相應的外圍執行機構組成了半自動、全自動的閥口包裝機（見圖1）。
二、應用范圍
適用于各種流動性一般的粉狀物料的閥口袋的定量包裝。如礦粉、干粉砂漿、水泥、膩?zhàn)臃?、瓷磚粘合劑等粉狀物料。
三、技術參數
（1）產能：每小時可以包裝200-320袋（10-50kg)量程的閥口袋灌裝
（2）包裝范圍： 10-50Kg/袋
（3）精度誤差：±150g
（4）電源： AC380/220V，50HZ
（5）功率：氣體送料包裝機1KW，葉輪送料4.5KW
（6）氣源： 0.5-0.8MPa ，耗氣量：3-5m³/h
（7）配套除塵風量： 1500-3000m³/h （可調）
（8）環境要求： 0--40°C
（9）閥口秤外形尺寸：
a.全自動主機（葉輪、氣送）：長1.73米X 寬0.66米X高2.4米；
c.全自動配套置袋機：長1.15米X寬0.65米X高1.15米；
b.半自動（葉輪、氣送）：長1.65米X寬 0.66米X高2.26米；
（10）重量：整機重量約800Kg。
四、設備特點
（1）全自動微機控制，智能識別，靈敏度高，性能穩定，抗干擾能力強，稱量準確。
（2）全新的結木式結構設計，操作簡單、使用方便、體積小、包裝速度快、維護方便。
（3）整機結構合理，經久耐用。配有除塵口，真正實現環保型生產。
（4）本包裝機配上本公司生產的新型置袋機（一次可放300-500只閥口袋），這樣大大提高了管理人員的工作效率。
五、操作步驟：
（1） 打開電源總開關，打開氣源總閥，氣壓調到0.6MPa
（2） 按啟動/停止按鈕，實現設備的運行和停止。
（3） 當設備有異常情況需要急停時，可按急停按鈕立即停止設備的運行。
（4） 解除急停狀態：當設備恢復正常時，釋放急停按鈕。

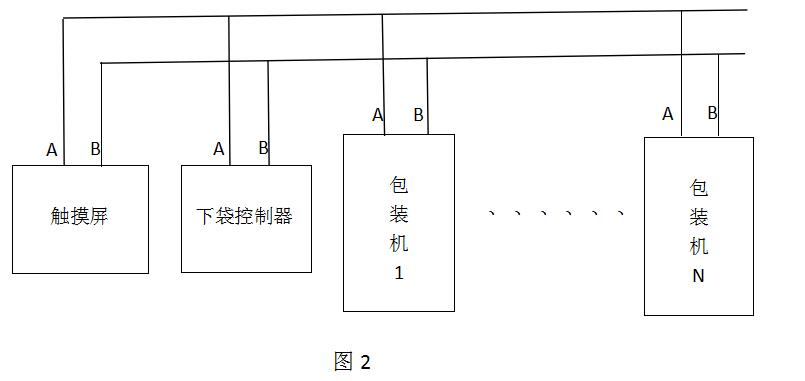

六、多機聯網運行（見圖2）
(1) 本設備可根據用戶的產量來決定合理的設備臺數，用觸摸屏及自動排袋系統，聯網實現統一的生產運行與管理。
(2) 聯網系統的操作：
a. 設備的運行與停止：按觸摸屏上的‘運行’按鈕，進入運行界面，再按‘ON/OFF’按鈕實現設備的運行和停止。
b. 可在觸摸屏上操作設備聯網的選擇、生產數據的管理、生產數據的統計等多種功能。
七、注意事項
1. 設備的電控箱注意安全，非經培訓的專業技術人員不要打開；
2. 設備維護、檢修時，盡量不要站在機械手與置袋機之間，以免誤操作時機械手傷人；
3. 操作工放置閥口袋時，應從置袋機的后部放入，防止翻板夾傷；
4. 對設備機械部分的調整和維修時應斷開電源和氣源；
5. 設備運行時，不要打開動力箱門和封板；
6. 本設備的控制器和壓力調節閥的調試和設置，應經培訓的專業技術人員才能操作。
RKD-APVE50智能閥口包裝機設置與維護
一、設置：
1.稱重控制器的設置與校準：
a.參數設置與校準：
按住功能鍵<Fun>鍵，接通電源，
儀表顯示[Cd]，用<▲>或<▼>鍵來輸入初始密碼：21
按<Fun>鍵，儀表顯示[dP]，用<▲>或<▼>鍵來輸入小數點位數：2
按<Fun>鍵，儀表顯示[CAP]，用<▲>或<▼>鍵來輸入量程值：50.00
按<Fun>鍵，儀表顯示[d]，用<▲>或<▼>鍵來輸入分度值：1
按<Fun>鍵，儀表顯示[dt]，用<▲>或<▼>鍵來輸入數字跟蹤量：2.0
按<Fun>鍵，儀表顯示[dr]，用<▲>或<▼>鍵來輸入數字濾波：3
按<Fun>鍵，儀表顯示[Sr]，用<▲>或<▼>鍵來輸入采樣速度：100
按<Fun>鍵，儀表顯示[CA]，用<▲>或<▼>鍵來輸入通訊地址：00
按<Fun>鍵，儀表顯示[db]，用<▲>或<▼>鍵來輸入顯示亮度：6
按<Fun>鍵，儀表顯示[Cal1]，零點校準，無載荷，按<Cal>鍵,
儀表顯示[0.00]
按<Fun>鍵，儀表顯示[Cal2]，滿值校準，加砝碼，用<▲>或<▼>鍵來修
改至砝碼值一致，按<Cal>鍵,
儀表顯示[砝碼值]
按<Fun>鍵，儀表顯示[rc]，用<▲>或<▼>鍵來輸入修改密碼：21
按<Fun>鍵，儀表顯示[Ct]，用<▲>或<▼>鍵來輸入工作模式：3
按<Fun>鍵，儀表顯示[At]，用<▲>或<▼>鍵來輸入調整模式：3
按<Fun>鍵，儀表顯示[End]，斷電結束完成設置與校準
按<Fun>鍵，儀表顯示[Cd]，儀表又將回復到上一設置與校準過程。
b.定量值的設置（假設20Kg/袋）：
按<Fun>鍵，儀表顯示[P-C-F]，
按<Pgm>鍵，儀表顯示[P01]，用<▲>或<▼>鍵來輸入快進量值18.00
按<Pgm>鍵，儀表顯示[A01]，用<▲>或<▼>鍵來輸入快進調整量4.00
按<Pgm>鍵，儀表顯示[P02]，用<▲>或<▼>鍵來輸入快目標值20.00
按<Pgm>鍵，儀表顯示[A02]，用<▲>或<▼>鍵來輸入快調整量0.20
按<Pgm>鍵，儀表顯示[t01]，用<▲>或<▼>鍵來輸入穩定時間（單位0.1秒）12
按<Pgm>鍵，儀表顯示[t02]，用<▲>或<▼>鍵來輸入壓袋時間（單位0.1秒）10
按<Pgm>鍵，儀表顯示[t03]，用<▲>或<▼>鍵來輸入去皮時間（單位0.1秒）12
按<Pgm>鍵，儀表顯示[t04]，用<▲>或<▼>鍵來輸入推袋時間（單位0.1秒）5
按<Pgm>鍵，儀表顯示[L]，用<▲>或<▼>鍵來輸入超差報警值
二、維護與通道檢測
a.稱重控制器I、O通道檢測（手動調試）
按<Fun>鍵，儀表顯示[P-C-F]，
按<Cal>鍵，儀表顯示[C01]，O1請放QF I1啟停QT
按<Cal>鍵，儀表顯示[C02]，O2快進KJ
按<Cal>鍵，儀表顯示[C03]，O3慢進/送料MJ/SL
按<Cal>鍵，儀表顯示[C04]，O4蝶閥DF
按<Cal>鍵，儀表顯示[C05]，O5吹氣CQ I5急停JT
按<Cal>鍵，儀表顯示[C06]，O6翻袋FD I6允放YF
按<Cal>鍵，儀表顯示[C07]，O7壓袋YD I7套袋TD
按<Cal>鍵，儀表顯示[C08]，O8 空
在相應的顯示通道可按<R/S>鍵來測試通斷情況。
b.機械手控制器I、O通道檢測（手動調試）：
接通控制器電源，（5V），顯示0；
按（F）鍵顯示P-C-F；
按（C）鍵，顯示C01，
按（P）鍵，O1通道指示燈亮，此時該通道外圍設施應有動作，
按（P）鍵，停止該動作；
按（C）健，顯示C02，
按（P）健，02通道指示燈亮，相應的外圍設施會有動作，
按（P）鍵，停止該動作；
如此操作可直至C08通道。在任何通道停止動作時，可按（F）鍵退出該功能。
